Зубчатые ремни

Зубчатый ремень (синхронный ремень) – что это и где используется?

Зубчатые ремни, или синхронные ремни, передают крутящий момент за счёт сцепления зубьев ремня с зубьями шкива. Такая конструкция исключает проскальзывание, обеспечивает высокую точность синхронизации и позволяет передавать более высокие мощности по сравнению с клиновыми ремнями.

Благодаря этим свойствам зубчатые ремни широко применяются в промышленном оборудовании, станках, упаковочных машинах, вентиляционных установках и автомобильной технике. Они отличаются высокой износостойкостью, способны выдерживать значительные нагрузки и обеспечивают КПД до 98%.

Виды и профили зубчатых ремней

Правильный выбор профиля зубчатого ремня определяет эффективность работы привода. На складе АРТІ доступны следующие профили синхронных ремней:

• RPP3, RPP5, RPP8, RPP14 – зубчатые резиновые замкнутые ремни предназначены для передачи вращательного движения в приводах. Высококачественная маслобензостойкая резина и эластичный синтетический корд обеспечивают длительную работу ремня на частотах вращения шкивов до 10000 об/xB;

• HTD (3M, 5M, 8M, 14M) – круглый профиль ремня гарантирует передачу высоких нагрузок и корректирующая степень сцепление со шкивом. Корд из стекловолокна обеспечивает высокую прочность на разрыв и растяжение. Прочное полиамидное покрытие обеспечивает защиту от внешних воздействий и от фрикционного износа.

• STD (S3M, S5M, S8M, S14M) – зубчатые резиновые ремни STD (STS) обеспечивают высокую точность синхронизации и тихую работу привода. Передают больший крутящий момент по сравнению с HTD, отличаются долговечностью, выдерживают высокие нагрузки и не требуют обслуживания.

• AT10, T10, T5 – зубчатые полиуретановые ремни со стальным кордом предназначены для передачи вращательного движения в приводах, не допускающих проскальзывания. Полиуретан и стальной корд обеспечивают повышенный ресурс работы ремня, особенно при наличии агрессивных и абразивных среди и меньшие размеры на небольших скоростях. Максимальная частота вращения шкивов – не более 10000 об/мин.

• MXL, XL, L, H, XH, XXH – классические синхронные ремни имеют трапециевидный профиль зуба, что позволяет корректировать степень сцепления с нарезкой шкивов, не допуская проскальзывания. Корд из стекловолокна, благодаря высокой разрушительной прочности, обеспечивает сопротивление многократным изгибам без растяжения.


В таблице ниже приведены основные характеристики наиболее распространенных профилей зубчатых ремней, позволяющие быстро ориентироваться в выборе нужного типа под конкретный привод.

Материалы и конструкция зубчатых ремней

Мы предлагаем как резиновые, так и полиуретановые зубчатые ремни.

• Резиновые (неопреновые) – отличаются эластичностью и устойчивостью к температурам.

• Ремни зубчатые полиуретановые – более долговечные, стойкие к истиранию, часто используются в станках и конвейерных линиях.

• Комбинированные (резина и полиуретан) – сочетают преимущества обоих материалов: гибкость и термостойкость резины с прочностью и стойкостью полиуретана. Такие ремни оптимальны для тяжелых промышленных условий и длительных циклов работы.


Корд выполняется из стали, стекловолокна, кевлара или углеволокна – выбор зависит от требуемой прочности и гибкости.

Подбор зубчатых ремней по размеру

Чтобы правильно подобрать зубчатый приводной ремень, нужно знать:

1. Профиль зуба – например, HTD или RPP;

2. Шаг – расстояние между зубьями;

3. Длину и ширину ремня.


Если маркировка стерлась, подбор зубчатого ремня по размеру выполняется по количеству зубьев и диаметру шкивов. Наши специалисты помогут сделать правильный выбор и избежать ошибок.

Обозначение зубчатых ремней

Чтобы правильно подобрать ремень, важно понимать его маркировку. Ниже приведены примеры и объяснения. Чтобы правильно подобрать ремень, важно понимать его маркировку. Ниже приведены примеры и объяснения.

1. Профиль HTD (у некоторых производителей – HTS)

• 776 HTD 8M 20 – длина ремня 776 мм, тип профиля HTD 8M (аналог HTS с шагом 8 мм), ширина 20 мм.

• 1120 14M 20 – длина ремня 1120 мм, профиль HTD 14M (шаг 14 мм), ширина 20 мм.

2. Ремни MXL, XL, L, H, XH, XXH

• 150 XL 037 – длина ремня 15,0 дюйма, профиль XL (шаг 5,08 мм), ширина 0,37 дюйма (≈ 9,5 мм).

Для серии MXL обозначение немного иное:

• 93 MXL  – количество зубьев 93, профиль MXL (шаг 2,032 мм).

3. Профиль T

•  T10 50  – профиль T10, ширина ремня 50 мм.

4. Профиль AT

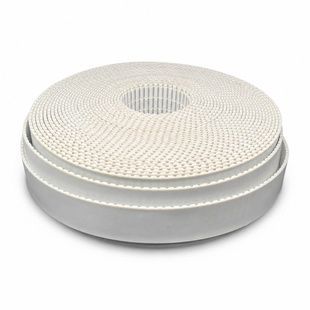

•  AT10 105 – профиль AT10, ширина ремня 105 мм.

5. Профиль RPP

• 50 RPP14 3500 – ширина ремня 50 мм, профиль RPP14 (шаг 14 мм), длина 3500 мм.

Почему стоит выбирать синхронные ремни в АРТИ?

📦 Большой склад в Украине и оперативная доставка.

🔧 Нарезка ремней под размеры заказчика на спецоборудовании.

💼 Опыт работы с 1997 года – доверие тысяч клиентов.

🛠 Индивидуальный подбор ремней и комплектующих под задачи заказчика.

🌍 Поставки от ведущих мировых производителей.

Купить зубчатый ремень в АРТІ – значит получить надежное решение для привода с долгим сроком службы и гарантией качества.
