Как правильно подобрать приводную цепь: шаг, длина и назначение
Как подобрать приводную цепь: с чего начать
Как подобрать приводную цепь правильно – значит определить не только её длину, но и шаг, ширину, диаметр ролика, рядность и условия работы. Приводная цепь работает в паре со звёздочками и передаёт вращение от одного вала к другому, поэтому ошибка в размерах быстро приводит к износу цепи, звёздочек и всего узла.
Главное отличие приводной цепи от транспортерной или мысовой – её назначение. Она не перемещает груз и не захватывает стебли растений, а именно передаёт механическое усилие. Поэтому при подборе важно учитывать совместимость со звёздочкой и нагрузку, которую цепь будет воспринимать в работе. Если Вы ещё не уверены, какой тип цепи нужен, сначала прочитайте статью «Как подобрать цепь: виды, шаг, длина и назначение».
Почему нельзя выбирать цепь без точных параметров
Даже если две цепи визуально похожи, они могут отличаться шагом, шириной, диаметром ролика, толщиной пластин, рядностью или стандартом исполнения. Если поставить неподходящую цепь, она может не попасть в зубья звёздочки, начать перескакивать, шуметь или быстро вытягиваться. Поэтому правильный подбор всегда начинается с измерений.

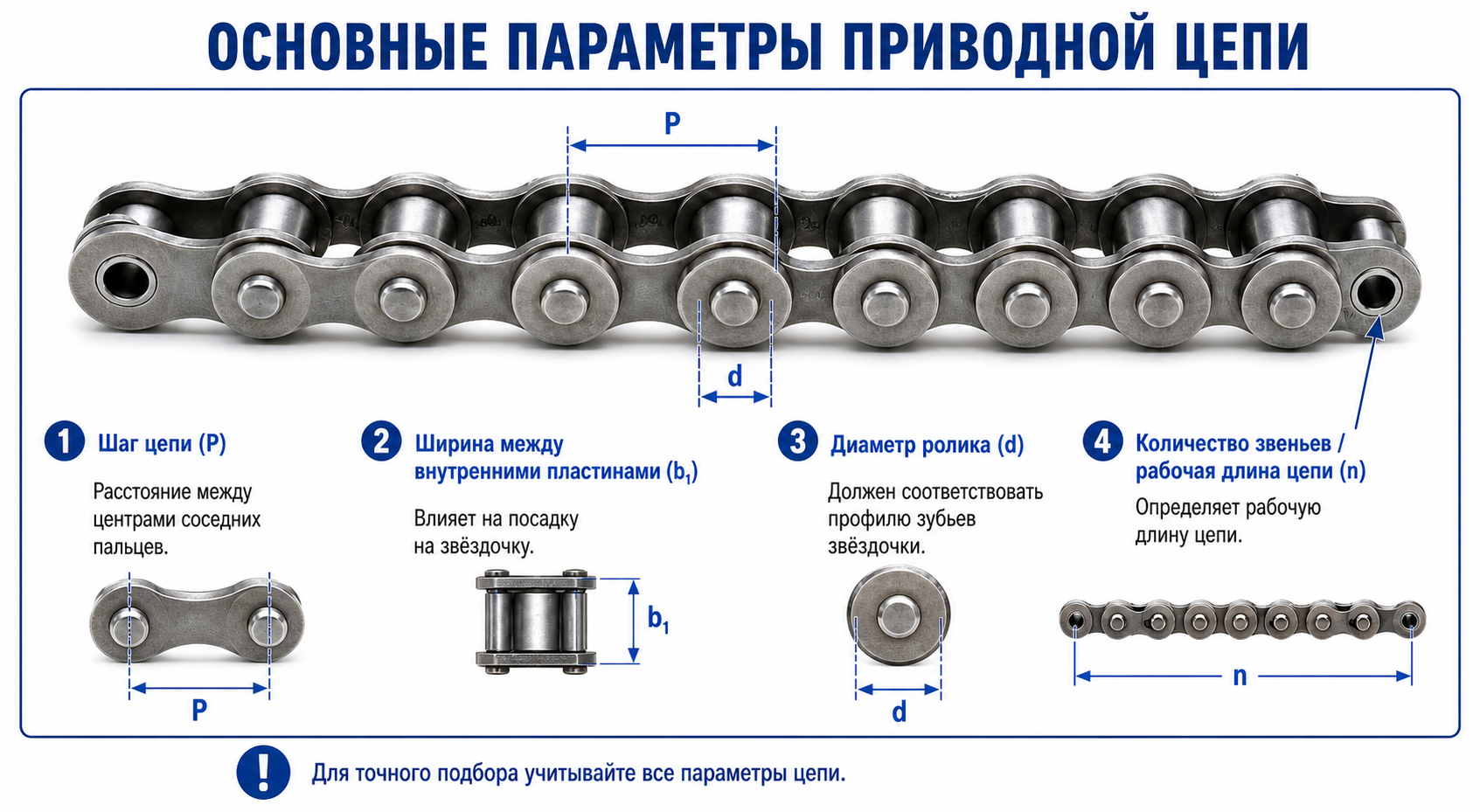

Основные параметры приводной цепи
Перед покупкой нужно собрать несколько параметров. Это поможет точно определить размер цепи и подобрать аналог без ошибки.
Ключевые характеристики:
- шаг цепи (P) - расстояние между центрами соседних пальцев.
- ширина между внутренними пластинами (b1) - влияет на посадку на звёздочку.
- диаметр ролика (d) - должен соответствовать профилю зубьев.
- количество звеньев (n) - определяет рабочую длину цепи.
- рядность - цепь может быть однорядной, двухрядной или трёхрядной.
- стандарт или исполнение - ISO, ANSI, ГОСТ и другие обозначения.
- тип звена - замок, соединительное или переходное звено.
- условия работы - нагрузка, скорость, пыль, влага, ударные нагрузки.
Если старая цепь есть, по ней можно определить большинство параметров: измерить шаг, ширину, диаметр ролика, посчитать звенья и проверить маркировку. Если старой цепи нет, подбор лучше выполнять по модели техники, звёздочкам, каталогу или технической документации.
Шаг приводной цепи: что это и где измеряется
Шаг цепи – это расстояние между центрами двух соседних пальцев. Именно шаг определяет, подойдёт ли цепь к звёздочке.
Важно не путать шаг с расстоянием между роликами или общей длиной цепи. Измерение выполняется именно между центрами пальцев, потому что они задают геометрию звена и положение цепи на звёздочке. При выборе можно перейти в раздел приводные цепи и сверить подходящие размеры по каталогу.
Где именно измерять шаг цепи
Чтобы определить шаг, найдите два соседних пальца и измерьте расстояние между их центрами. Если центр пальца сложно определить точно, лучше измерять не один шаг, а участок через несколько звеньев. Такой способ снижает погрешность.
Нельзя измерять шаг по краям роликов. Ролики могут быть изношены, загрязнены или отличаться по диаметру, поэтому такой замер часто даёт неправильный результат.
Как измерить шаг цепи штангенциркулем
Для измерения лучше использовать штангенциркуль. Он точнее обычной линейки и позволяет аккуратно определить расстояние между элементами цепи. Для монтажа и обслуживания также могут понадобиться инструменты для монтажа и демонтажа цепей.
Перед замером очистите цепь от грязи и смазки, положите её ровно и выберите участок без повреждений. Если цепь старая, не стоит ориентироваться на один замер - лучше проверить несколько участков.
Способ 1 – измерить расстояние между двумя соседними пинами
Это быстрый способ для предварительного определения размера. Нужно измерить расстояние между центрами двух соседних пальцев. Полученное значение и будет шагом цепи.
Такой вариант подходит, если цепь новая или имеет минимальный износ. Для старых цепей он может быть неточным из-за люфта в соединениях.
Способ 2 – измерить несколько шагов и разделить
Более точный способ - измерить расстояние через несколько звеньев. Например, можно измерить участок из 10 шагов и разделить результат на 10.
Формула: P = L / N, где:
- P - шаг цепи.
- L - измеренная длина участка.
- N - количество шагов.
Пример: если расстояние на участке из 10 шагов получилось 127 мм, то шаг равен: 127 / 10 = 12,7 мм. Значит, перед Вами цепь с шагом 12,7 мм, или 1/2".
Почему лучше измерять несколько звеньев, а не одно
В процессе работы цепь постепенно изнашивается. Чаще всего износ появляется в зоне пальцев и втулок. Из-за этого возникает люфт, и цепь кажется “вытянутой”. На самом деле пластины не становятся длиннее, но зазоры в соединениях увеличивают общую длину цепи.
Если измерять только одно звено, можно получить случайную погрешность. Одно звено может быть изношено сильнее, другое - меньше. Когда Вы измеряете 5, 10 или 12 шагов, ошибка распределяется по длине участка, и результат получается точнее.
Чтобы уменьшить погрешность, измеряйте чистую цепь на ровном участке, не берите для замера деформированные звенья и не натягивайте цепь слишком сильно. Если результаты в разных местах отличаются, лучше сверить параметры по таблице или подобрать цепь по оборудованию.
Таблица стандартных шагов приводных цепей
После измерения шага цепи его нужно сверить с таблицей стандартных размеров. В таблице ниже приведены обозначения для приводных роликовых цепей в разных системах маркировки: ГОСТ, ISO и ANSI. Маркировка одной и той же или взаимозаменяемой по параметрам цепи может отличаться в зависимости от стандарта обозначения, поэтому удобно сравнивать не только шаг в миллиметрах и дюймах, но и возможное название цепи.
Важно: одинаковый шаг цепи не означает, что цепи полностью одинаковые. При одном и том же шаге могут отличаться ширина между внутренними пластинами, диаметр ролика, толщина пластин, рядность, разрушающая нагрузка и исполнение. Поэтому таблица помогает определить типоразмер по шагу, но окончательный подбор нужно делать по полным параметрам цепи.
| Шаг, мм | ГОСТ | Обозначение по ISO | Другие обозначения |
|---|---|---|---|
| 8 | ПР-8-460 | 05B | – |
| 9,525 | ПР-9,525-910 | 06B | – |
| 12,7 | ПР-12,7-670 | 085 | 41 |
| 12,7 | ПР-12,7-900-2 | 081 | – |
| 12,7 | ПР-12,7-1160-2 | 083 | 415B |
| 12,7 | ПР-12,7-1560 | 084 | 415H |
| 12,7 | ПР-12,7-1820-1 | 08A | 40 |
| 12,7 | ПР-12,7-1820-2 | 08B | 428 |
| 12,7 | ПР-12,7-2000-2 | 08BH | 428H |
| 15,875 | ПР-15,875-2300-1 | – | 520 |
| 15,875 | ПР-15,875-2300-1 | 10A | 50 |
| 15,875 | ПР-15,875-2300-2 | 10B | – |
| 15,875 | ПР-15,875-2500-1 | 10AH | 50H |
| 15,875 | ПР-15,875-2500-2 | 10BH | – |
| 19,05 | ПР-19,05-3180-1 | 12A | 60 |
| 19,05 | ПР-19,05-3180-2 | 12B | – |
| 19,05 | ПР-19,05-4000-1 | 12AH | 60H |
| 19,05 | ПР-19,05-4000-2 | 12BH | – |
| 25,4 | ПР-25,4-6000-1 | 16A | 80 |
| 25,4 | ПР-25,4-6000-2 | 16B | – |
| 25,4 | ПР-25,4-6250-2 | 16AH | 80H |
| 25,4 | ПР-25,4-7000-1 | 16BH | – |
| 31,75 | ПР-31,75-8900-1 | 20A | 100 |
| 31,75 | ПР-31,75-8900-2 | 20B | – |
| 31,75 | ПР-31,75-9500-1 | 20AH | 100H |
| 31,75 | ПР-31,75-9500-1 | 20BH | – |
| 38,1 | ПР-38,1-12700-1 | 24A | 120 |
| 38,1 | ПР-38,1-12950-1 | 24AH | 120H |
| 38,1 | ПР-38,1-16000-2 | 24B | – |
| 44,45 | ПР-44,45-17240-1 | 28A | 140 |
| 44,45 | ПР-44,45-20000-2 | 26B | – |
| 50,8 | ПР-50,8-22700-1 | 32A | 160 |
| 50,8 | ПР-50,8-25000-2 | 32В | – |
| 63,5 | ПР-63,5-16000-2 | 40В | – |
После определения шага нужно дополнительно проверить ширину цепи, диаметр ролика, толщину пластин, количество рядов, тип соединительного звена и совместимость со звёздочкой. Например, две цепи могут иметь шаг 12,7 мм, но отличаться по ширине, прочности или исполнению. Поэтому подбирать приводную цепь только по шагу нельзя – шаг является первым ориентиром, но не единственным параметром.
Примеры обозначений приводных цепей
В каталогах одна и та же цепь может встречаться в разных системах обозначений: по ГОСТ/ПР, ISO или ANSI. Поэтому при подборе важно смотреть не только на название, но и на фактические параметры цепи.
Например:
- ПР-19,05-3180 / ISO 12A-1 / ANSI 60-1
Это однорядная приводная цепь с шагом 19,05 мм. - ПР-15,875-2300-2 / ISO 10B-1
Это приводная цепь с шагом 15,875 мм. Обозначение 10B-1 указывает на типоразмер по ISO и однорядное исполнение. - ПР-19,05-4000 / ISO 12AH-1 / ANSI 60H-1
Это усиленная приводная цепь с шагом 19,05 мм. Буква H обычно указывает на усиленное исполнение.
Важно: даже если шаг совпадает, цепи могут отличаться исполнением, шириной, диаметром ролика, толщиной пластин и допустимой нагрузкой. Поэтому при подборе аналога нужно сверять полный набор характеристик, а не только шаг.
Длина приводной цепи: как правильно определить
Длина цепи при подборе – это в первую очередь количество звеньев, а не просто общая длина в миллиметрах. Это важный момент, потому что старая цепь может быть вытянутой, и её фактическая длина будет больше первоначальной.
Если старая цепь есть, её нужно разложить на ровной поверхности и посчитать звенья. Также важно обратить внимание на звено: замок, заклёпанное соединение или переходное звено. Если цепь сильно изношена, количество звеньев всё равно остаётся полезным ориентиром, но шаг и остальные размеры нужно проверять отдельно.
Если старой цепи нет, длину определяют по оборудованию. Учитывают межосевое расстояние между валами, размеры звёздочек, возможность регулировки натяжения и данные из каталога или технической документации. В таком случае лучше не подбирать “примерно”, а сверять параметры по конкретному механизму.
Назначение приводной цепи и условия работы
Приводные цепи применяются там, где нужно передать вращение без проскальзывания. Они используются в механизмах и приводах, сельскохозяйственной технике, промышленном оборудовании, редукторах, станках, производственных линиях и отдельных транспортерных узлах, если цепь выполняет именно приводную функцию.
Назначение влияет на подбор. Цепь, которая подходит для лёгкого механизма, может быстро выйти из строя в нагруженной сельхозтехнике. Для работы с высокой нагрузкой может потребоваться усиленное исполнение, большая рядность или цепь с повышенным ресурсом.
Также важны условия эксплуатации: пыль, грязь, влага, скорость вращения, ударные нагрузки и режим работы. Например, в сельхозтехнике цепь часто работает в запылённой среде и испытывает неравномерную нагрузку. В таких условиях особенно важны правильная смазка, натяжение и соответствие цепи звёздочкам.
Как по измеренным параметрам подобрать аналог цепи
После того как Вы определили шаг и длину, нужно проверить остальные характеристики. Одного шага недостаточно. Цепи с одинаковым шагом могут отличаться шириной, диаметром ролика, рядностью, стандартом и прочностью.
Если цепь имеет маркировку, её стоит сверить с таблицей стандартов. Если маркировки нет, лучше сравнить размеры с образцом или обратиться за подбором. Особенно это важно, если цепь работает в нагруженном приводе, на сельхозтехнике или промышленном оборудовании. Специалисты АРТИ помогут подобрать аналог приводной цепи по образцу, размерам или модели техники.
Типичные ошибки при подборе приводной цепи
Первая ошибка - подбор только по длине. Общая длина не гарантирует совместимость, если не совпадает шаг, ширина или рядность.
Вторая ошибка - измерение шага по роликам. Правильный замер выполняют между центрами пальцев, а не по краям роликов.
Третья ошибка - игнорирование износа. Старая цепь может быть вытянута, поэтому измерение одного звена или общей длины часто даёт неточный результат.
Четвёртая ошибка - округление размеров. Например, 15,875 мм - это стандартный шаг 5/8", а не “примерно 16 мм”. Такое округление может привести к подбору неподходящей цепи.
Также не стоит забывать о звёздочках. Новая цепь на сильно изношенной звёздочке будет работать хуже и быстрее выйдет из строя.
Итог: как выбрать подходящую приводную цепь
Чтобы правильно подобрать приводную цепь, сначала определите её назначение и условия работы. Затем измерьте шаг, ширину, диаметр ролика, посчитайте количество звеньев и определите рядность. После этого сверяйте результат с таблицей стандартных размеров.
Короткий чек-лист перед покупкой:
- определить назначение цепи.
- измерить шаг.
- сверить шаг с таблицей.
- посчитать количество звеньев.
- проверить ширину и диаметр ролика.
- определить рядность.
- учесть нагрузку и условия эксплуатации.
- проверить совместимость со звёздочкой.
Компания АРТИ помогает подобрать приводные цепи по образцу, размерам, модели техники или параметрам оборудования. Если цепь изношена, нет маркировки или Вы не уверены в измерениях, лучше обратиться за консультацией - это поможет избежать ошибки и выбрать цепь, которая будет корректно работать в Вашем приводе.
