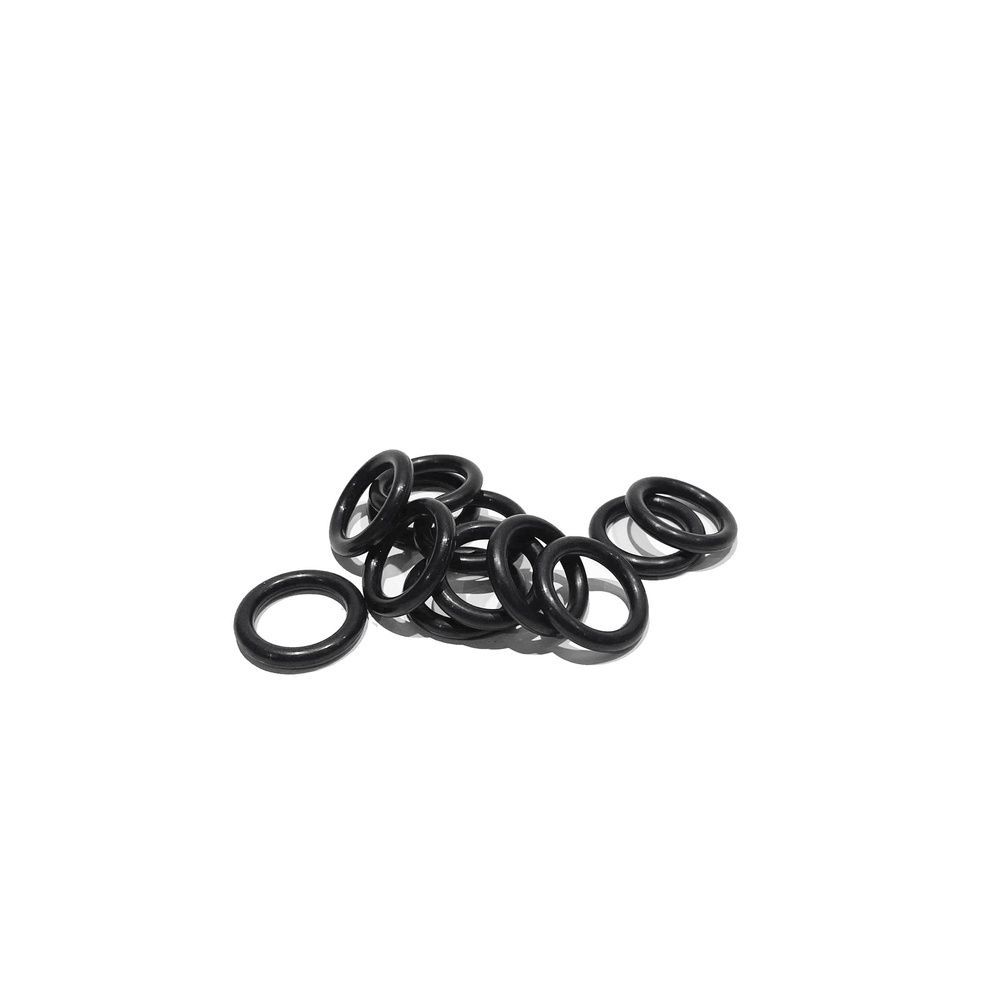

Кільця круглого перерізу

Кільця круглого перерізу від «АРТІ»: високоякісна продукція - запорука довгої роботи виробу

Гумові ущільнювальні кільця круглого перерізу ГОСТ 18829-73, ГОСТ 9833-73 призначені для роботи в рухомих і нерухомих з'єднаннях гідравлічних, паливних, мастильних та пневматичних пристроїв при температурі від -60°С до +200°С в залежності від групи :

• до 50 МПа у нерухомих сполуках та до 32 МПа у рухомих сполуках у мінеральних оліях, рідких паливах, емульсіях, мастилах, прісній та морській воді;
• до 40 МПа у нерухомих з'єднаннях та до 10 МПа у рухомих з'єднаннях у стиснутому повітрі.

Застосування гумових кілець круглого перерізу

Кільця круглого перерізу служать ущільнювачами, які зможуть забезпечити хороший рівень герметичності пневмо та гідропристроїв. Враховуючи середовище роботи, моделі гумових кілець круглого перерізу створюються із стійких до агресивних рідин та газів матеріалів. При цьому дані ущільнювачі мають округлий переріз, який дуже складно піддається навантаженням на скручування і розрив, а отже зношування таких виробів протікає досить повільно.

Елементи цього типу необхідно змінювати в процесі кожного планового ремонту обладнання, так як при розборі вузлових механізмів, куди монтуються ущільнювачі на поверхні з'являються сколи і розриви. Важливо також підібрати кільце правильного розміру, що відповідає посадці.

Як визначається номінальний розмір гумового кільця круглого перерізу?

Номінальні розміри кільця відповідно до ГОСТ 9833-73 визначаються двома основними параметрами:

• внутрішнім діаметром;
• перетином.

Приклад умовного позначення кілець круглого перерізу: 002-005-19, де 002 - внутрішній діаметр, мм; 005 – зовнішній діаметр, мм; 19 – діаметр перерізу, мм помножений на 10.

При цьому в умовному позначенні значення внутрішнього діаметра округлено у велику сторону, значення перерізу помножено на 10. Таким чином, номінальні розміри кільця, зазначеного в умовному позначенні становлять: - Внутрішній діаметр 3,8 мм з допуском -0,2 мм.
