Підшипник в корпусі – готовий вузол, який поєднує сам підшипник, литий корпус для монтажу та фіксуючий елемент, тому не потребує окремого підбору деталей. У статті розберемо, чим відрізняються корпусні підшипники серій UCF, UCP та UCFL, як розшифрувати позначення на кшталт UCF208 чи UCP205, і як обрати потрібний варіант під конкретний вузол.



Що таке корпусний підшипник і з чого він складається

Корпусний підшипник – це вставний підшипник (з фіксуючим гвинтом на внутрішньому кільці), запресований у литий корпус із чавуну чи сталі. Такий вузол одразу готовий до монтажу: достатньо закріпити корпус на рамі чи станині та зафіксувати вал у підшипнику.

Вставний підшипник усередині корпуса завжди має маркування з літерами UC на початку – наприклад, UC205 чи UC207, на відміну від звичайних кулькових підшипників серії 6xxx.



Види корпусних підшипників: короткий огляд усіх серій

Перш ніж заглиблюватися в деталі, варто побачити всю картину – корпусні підшипники випускають одразу в кількох виконаннях:

  • UC – вставний підшипник без корпуса, як окрема складова вузла.
  • UCP – корпус типу «подушка», найпоширеніший варіант для монтажу вздовж рами.
  • UCF – квадратний фланцевий корпус на чотири болти.
  • UCFL – овальний фланцевий корпус на два болти, компактніший за UCF.
  • UCFA, UCFB, UCFC, UCFE, UCFH, UCFR, UCFX – інші фланцеві виконання під специфічний монтаж.
  • UCT – натяжний вузол (take-up) для конвеєрів.
  • UCPA, UCPH – різновиди подушкоподібного корпуса.

Найходовіші – UCF, UCP та UCFL, розглянемо їх детальніше нижче.



Як відрізнити корпуси різних серій на фото

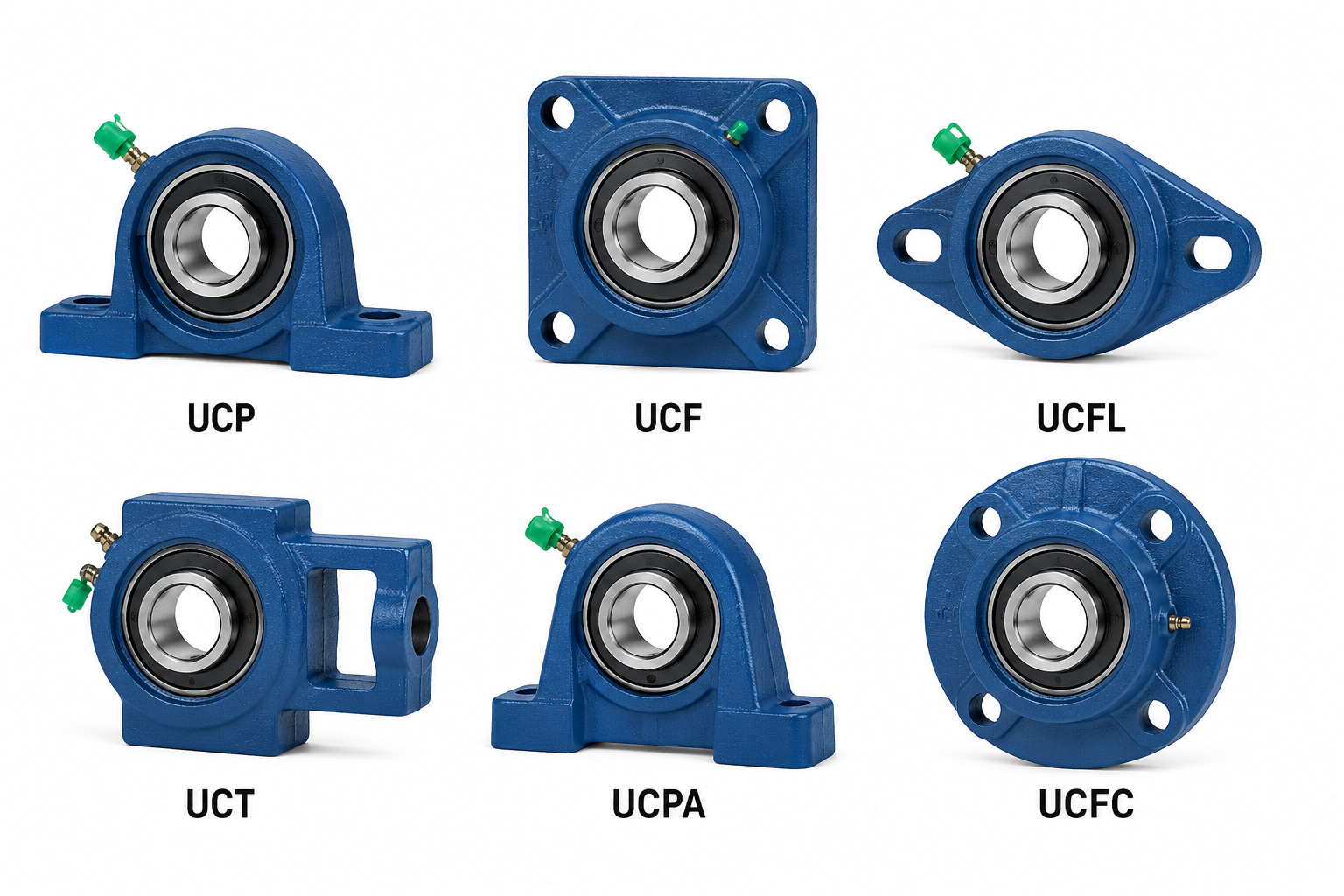

На фото нижче добре видно, як відрізняються корпуси різних серій зовні – це допомагає швидко зорієнтуватися, який тип потрібен під ваш вузол, ще до розшифровки позначень.

Порівняння корпусів UCF, UCP, UCFL та інших

Серія UCF: підшипник у квадратному фланцевому корпусі

Підшипник UCF208, UCF205, UCF206, UCF207, UCF209, UCF210 та UCF308 – одні з найпопулярніших корпусних підшипників на ринку. Літера F у позначенні вказує на квадратний фланцевий корпус, який кріплять чотирма болтами до вертикальної або горизонтальної поверхні.

Число після літер (208, 205, 206 і так далі) відповідає внутрішньому діаметру вставного підшипника за тією ж логікою, що й у серії 6xxx – останні дві цифри, помножені на 5, дають діаметр у міліметрах. Отже, UCF208 має внутрішній діаметр 40 мм.



Серія UCP: підшипник у корпусі типу «подушка»

Підшипник UCP204, UCP205, UCP206, UCP207 та UCP208 належать до серії з корпусом у формі подушки (pillow block) – видовженої платформи з двома отворами для кріплення вздовж осі вала, а не квадратом, як у UCF.

Такий корпус зручний там, де підшипник потрібно закріпити на плоскій рамі чи станині вздовж лінії валу – конвеєри, транспортери, сільгосптехніка. Розшифровка числового коду ідентична серії UCF.



Серія UCFL: овальний фланцевий корпус

Підшипник UCFL204 та UCFL205 – це різновид фланцевого корпуса, але овальної форми з двома отворами замість чотирьох, як у UCF. Такий корпус компактніший і застосовується там, де немає місця для стандартного квадратного фланця.



Як розшифрувати повне позначення (приклад UCF208)

Розберемо код UCF208 за складовими:

  1. UC – вставний підшипник з фіксуючим гвинтом.
  2. F – тип корпуса, квадратний фланцевий.
  3. 208 – типорозмір: 08 × 5 = 40 мм внутрішнього діаметра.

За такою ж схемою розшифровуються корпусний підшипник UCP204 (подушка, 20 мм), UCFL205 (овальний фланець, 25 мм) чи UCFE212 (фланцевий варіант з іншою формою кріплення).



Як обрати корпусний підшипник під вузол

Вибір серії залежить передусім від способу монтажу:

  • UCF – коли потрібне кріплення на вертикальній стійці чи торцевій стінці чотирма болтами.
  • UCP – коли підшипник кріплять уздовж рами чи станини, наприклад на конвеєрі.
  • UCFL – коли простору для квадратного фланця недостатньо.

Після вибору типу корпуса залишається підібрати внутрішній діаметр під вал – 204, 205, 206, 207, 208, 209 чи 210, залежно від його реального розміру.



Де купити підшипник в корпусі в Україні

Компанія АРТІ пропонує корпусні підшипники серій UCF, UCP та UCFL з доставкою по Україні – Харків, Львів, Дніпро та інші міста. В наявності найпопулярніші типорозміри – UCF205, UCF208, UCP204, UCP205 та інші.

Найчастіше клієнти шукають:

  • підшипник в корпусі 205 купити – ціна та наявність.
  • підшипник 204 в корпусі або підшипник 208 в корпусі.
  • корпус підшипника 206 чи корпус підшипника 208.
  • корпусний підшипник 207 купити.
  • підшипник 209 в корпусі під конкретний вал.
  • підшипники в корпусі Харків, Львів чи Дніпро.

Повний перелік типорозмірів серії 6xxx, з яких складаються вставні підшипники для корпусів, розібраний у статті про маркування підшипників.
