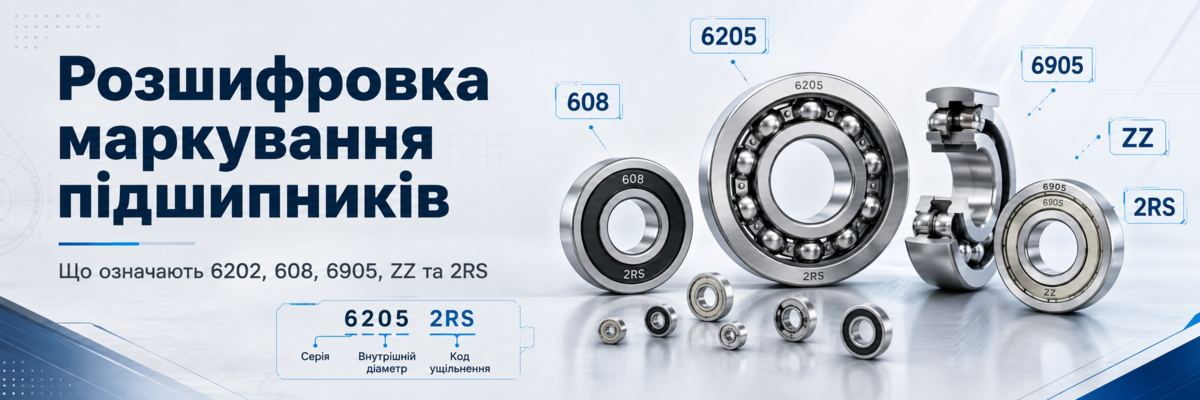

Розшифрувати маркування підшипника – означає зрозуміти, що ховається за цифрами на кшталт 6202, 608 чи 6905. Кожен код підшипника – це не випадковий набір символів, а стандартизована формула, яка одразу повідомляє внутрішній діаметр, серію, тип ущільнення та конструктивні особливості. У статті розберемо, як читати позначення підшипників кочення, що означають цифри у серії 6xxx, звідки береться підшипник 608 і що приховують літери ZZ чи 2RS.



Загальна структура позначення підшипника

Стандартне позначення підшипника – це послідовність цифр і літер, кожна з яких відповідає за окремий параметр. Перші цифри вказують на тип і серію підшипника, наступні дві – на внутрішній діаметр, а літери після цифр – на тип ущільнення чи конструктивні особливості.

Ключове правило для більшості серій: останні дві цифри, помножені на 5, дають внутрішній діаметр у міліметрах. Виняток – коди 00, 01, 02, 03, які позначають діаметр 10, 12, 15 і 17 мм відповідно, а не результат множення.



Серія 6xxx: найпоширеніші кулькові підшипники

Підшипник 6202, підшипник 6203, підшипник 6204, підшипник 6205 та десятки подібних кодів належать до серії 6xxx – однорядних кулькових радіальних підшипників, найпопулярнішого типу на ринку.

Перша цифра «6» позначає тип конструкції, друга цифра – серію за шириною та вантажопідйомністю (60 – надлегка, 62 – легка, 63 – середня), а останні дві цифри – внутрішній діаметр. Наприклад, підшипник 6205: 05 × 5 = 25 мм внутрішнього діаметра. За такою ж логікою розшифровуються підшипник 6206, підшипник 6304, підшипник 6309, підшипник 6905 та підшипник 6001, 6003, 6004, 6006, 6009 – весь ряд представлений у фільтрі каталогу за серією 6xxx.



Інші поширені типорозміри серії 6xxx

До найчастіше запитуваних також належать:

  • підшипник 6003, підшипник 6004, підшипник 6006, підшипник 6009.
  • підшипник 6201, підшипник 6206, підшипник 6207, підшипник 6208.
  • підшипник 6311 – більший типорозмір цієї ж серії.



Підшипник 608 та інші мініатюрні розміри

Підшипник 608 – окремий випадок, оскільки належить до серії мініатюрних підшипників, де номер не підпорядковується правилу «×5». Це один із найпопулярніших розмірів у світі: внутрішній діаметр 8 мм, зовнішній – 22 мм, ширина – 7 мм, тому підшипник 608 масово використовують у роликах, скейтах і дитячих самокатах.

До тієї ж групи мініатюрних належать підшипник 607, підшипник 626, підшипник 625 і підшипник 629 – відрізняються лише розміром, але мають ту саму логіку позначення без множення на 5.



Що означають літери ZZ, 2RS, Z після цифр

Літери після цифрового коду показують тип захисту підшипника від пилу та вологи:

  • ZZ – металеві захисні шайби з обох боків (наприклад, підшипник 608zz чи 608z).
  • 2RS – гумові ущільнювачі з обох боків, підходять для вологих умов.
  • Z або RS – захист лише з одного боку.
  • без літер – відкритий підшипник без додаткового захисту.

Ці ж позначення зустрічаються і на менших кодах – підшипник 607z, підшипник 626z, підшипник 625z, підшипник 629z, підшипник 6000z чи підшипник 6002z.



Який тип ущільнення обрати: відкритий, ZZ чи 2RS

Відкритий підшипник

Підходить для чистих і сухих умов, де є можливість регулярно поновлювати мастило вручну – наприклад, у високооборотному обладнанні чи там, де важлива мінімальна температура нагріву під час роботи.

ZZ – металеві шайби

Витримує вищі оберти й температуру, ніж 2RS, і не боїться контакту з мастилами та розчинниками. Підходить для помірно запиленого середовища – промислового обладнання, верстатів, конвеєрів.

2RS – гумові ущільнювачі

Найкраще утримує мастило всередині та захищає від бруду й вологи, тому оптимальний вибір для сільгосптехніки, будівельного обладнання та вуличних умов. Мінус – дещо більший опір обертанню, ніж у ZZ чи відкритого варіанта.



Позначення без цифри 6: підшипник 202, 203, 204, 205

Іноді підшипник шукають за скороченим кодом без цифри «6» – наприклад, підшипник 202, підшипник 203, підшипник 204, підшипник 205, підшипник 207 чи підшипник 309. Здебільшого це неформальне скорочення того самого підшипника серії 6xxx (203 замість 6203, 207 замість 6207) – поширена практика на ринку, хоча коректне позначення завжди містить цифру 6.

Це варто відрізняти від вставних підшипників для корпусних вузлів – вони завжди мають літери UC перед номером (UC207, UC205), а не голе число. Детальніше – у статті про підшипникові вузли UCF та UCP.

Окремо стоїть серія 1xxx (підшипник 1208) – дворядні сферичні підшипники з іншою логікою розшифровки.



Як розшифрувати код на практиці: покроковий приклад

Розберемо підшипник 6205 2RS повністю за складовими:

  1. цифра 6 – однорядний кульковий радіальний підшипник.
  2. цифра 2 – легка серія за шириною і навантаженням.
  3. цифри 05 – внутрішній діаметр 05 × 5 = 25 мм.
  4. літери 2RS – гумові ущільнювачі з обох боків.

За такою самою схемою можна розшифрувати підшипник 6202, підшипник 6006, підшипник 6009 чи підшипник 6905 – відмінність лише в цифрах серії та діаметра.
