Ланцюг ТРД 38 – транспортерний роликовий довголанковий ланцюг для конвеєрних ліній, елеваторів, зернонавантажувачів і похилих камер комбайнів. ТРД 38 відрізняється від звичайного приводного ланцюга вушками на пластинах, до яких кріплять скребки, планки та ковші, тому його встановлюють там, де ланцюг не тільки передає зусилля, а й несе робочі органи. У статті розберемо, як розшифрувати позначення ланцюга ТРД, на які комбайни та іншу техніку підходить ланцюг транспортера: Нива, Дон, Акрос, Вектор, зернометач ЗМ-60, ОВС, а також де купити ланцюг ТРД 38 в Україні.
Ланцюг ТРД 38: що це і для чого потрібен
Транспортерний ланцюг ТРД - це ланцюг транспортера або ланцюг для транспортера, який розшифровується як транспортерний роликовий довголанковий. Він має крок 38 мм і спеціальні ланки з вушками. Транспортерний ланцюг ТРД 38 виготовляється за ГОСТ 4267-78 з високовуглецевої сталі 65Г з термообробкою, що забезпечує надійність і довговічність у важких умовах збирання врожаю та роботи конвеєрів.
Застосування в сільському господарстві та промисловості
Ланцюги ТРД, або транспортерні роликові довголанкові ланцюги, довголанкові транспортерні ланцюги, роликові транспортерні ланцюги, застосовуються як основний ланцюг для транспортерів колосових і зернових елеваторів, зернометачів і зернонавантажувачів. У промисловості транспортерний ланцюг ТРД встановлюють на конвеєри та елеватори харчових, будівельних, деревообробних і гірничодобувних підприємств, де сипучі та штучні вантажі переміщують скребками, планками або ковшами.
Як розшифрувати позначення ланцюга ТРД
Позначення ланцюга - це його паспорт, за яким можна точно підібрати заміну. Наприклад, ТРД-38-4600-1-2-8-2 читається по порядку:
- ТРД - транспортерний роликовий довголанковий.
- 38 - крок ланцюга, мм.
- 4600 - руйнівне навантаження, кгс.
- 1 - тип ланцюга, тобто напрямок вушок.
- 2 - виконання, тобто спосіб кріплення вушок.
- 8 - діаметр отвору спеціальної ланки, мм.
- 2 - крок чергування спеціальних ланок з лапками.
Після кроку та руйнівного навантаження йдуть чотири параметри вушок. Їх розберемо нижче.
Руйнівне навантаження: 3000, 4300, 4600, 5600
Ланцюг ТРД 38 3000, ТРД 38 4300, ТРД 38 4600 і ТРД 38 5600 відрізняються руйнівним навантаженням - чим більше число, тим більше зусилля витримує ланцюг. Найчастіше зустрічається ланцюг ТРД 38 4300, а наявність ланцюга ТРД 38 4000 краще уточнювати у менеджера. Крок іноді пишуть як 38,0: ланцюг ТРД 38,0 і ланцюг ТРД 38 - це один і той самий типорозмір.

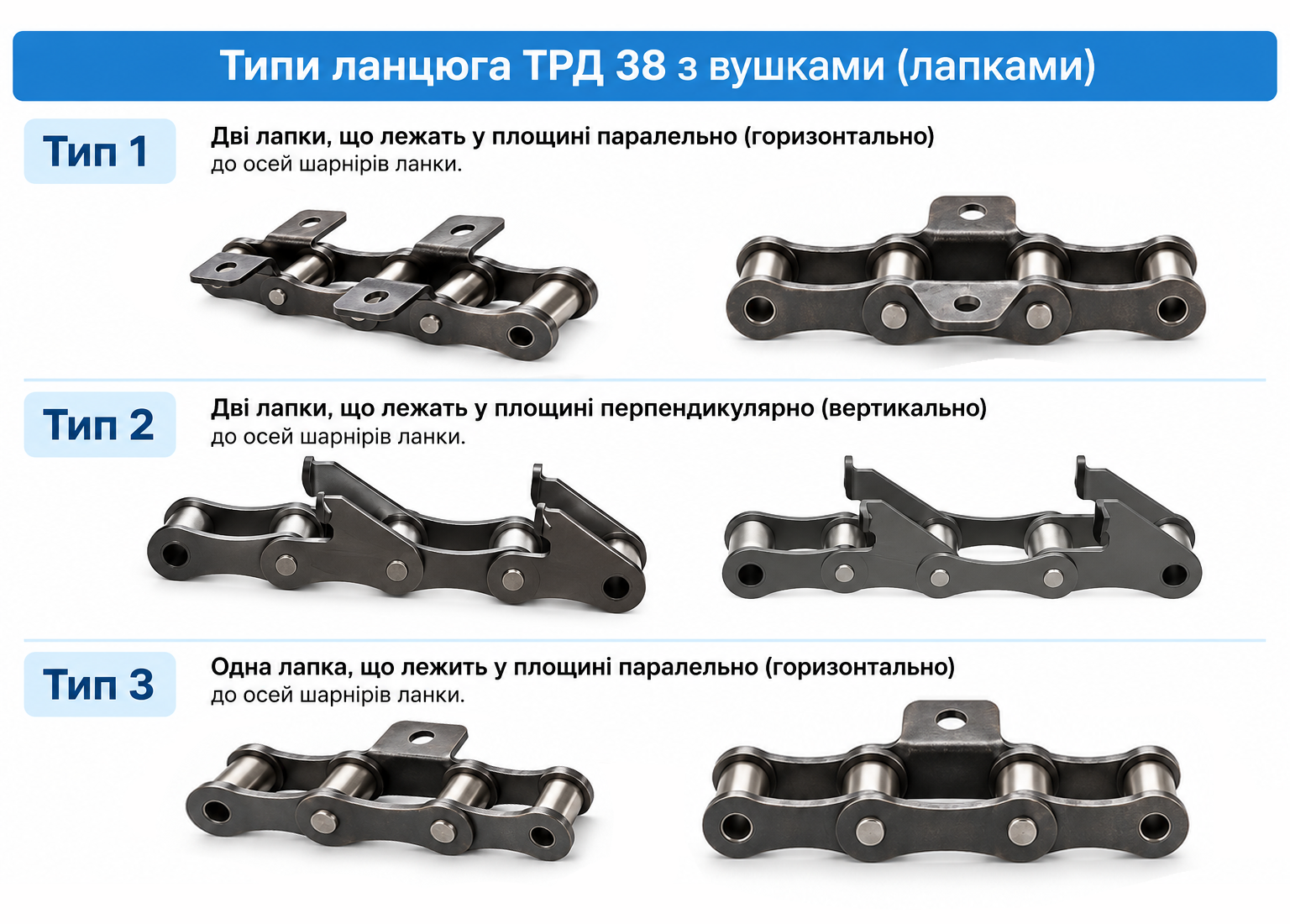

Тип ланцюга: напрямок вушок
Ланцюг ТРД 38 з вушками або лапками буває трьох типів:
- тип 1 - дві лапки, що лежать у площині паралельно, горизонтально до осей шарнірів ланки.
- тип 2 - дві лапки, що лежать у площині перпендикулярно, вертикально до осей шарнірів ланки.
- тип 3 - одна лапка, що лежить у площині паралельно, горизонтально до осей шарнірів ланки.
У ланцюга типу 3 всього три параметри вушок - тип, діаметр отвору та чергування, наприклад ТРД 38-4600-3-10-2 або ТРД 38-3000-3-6-2.

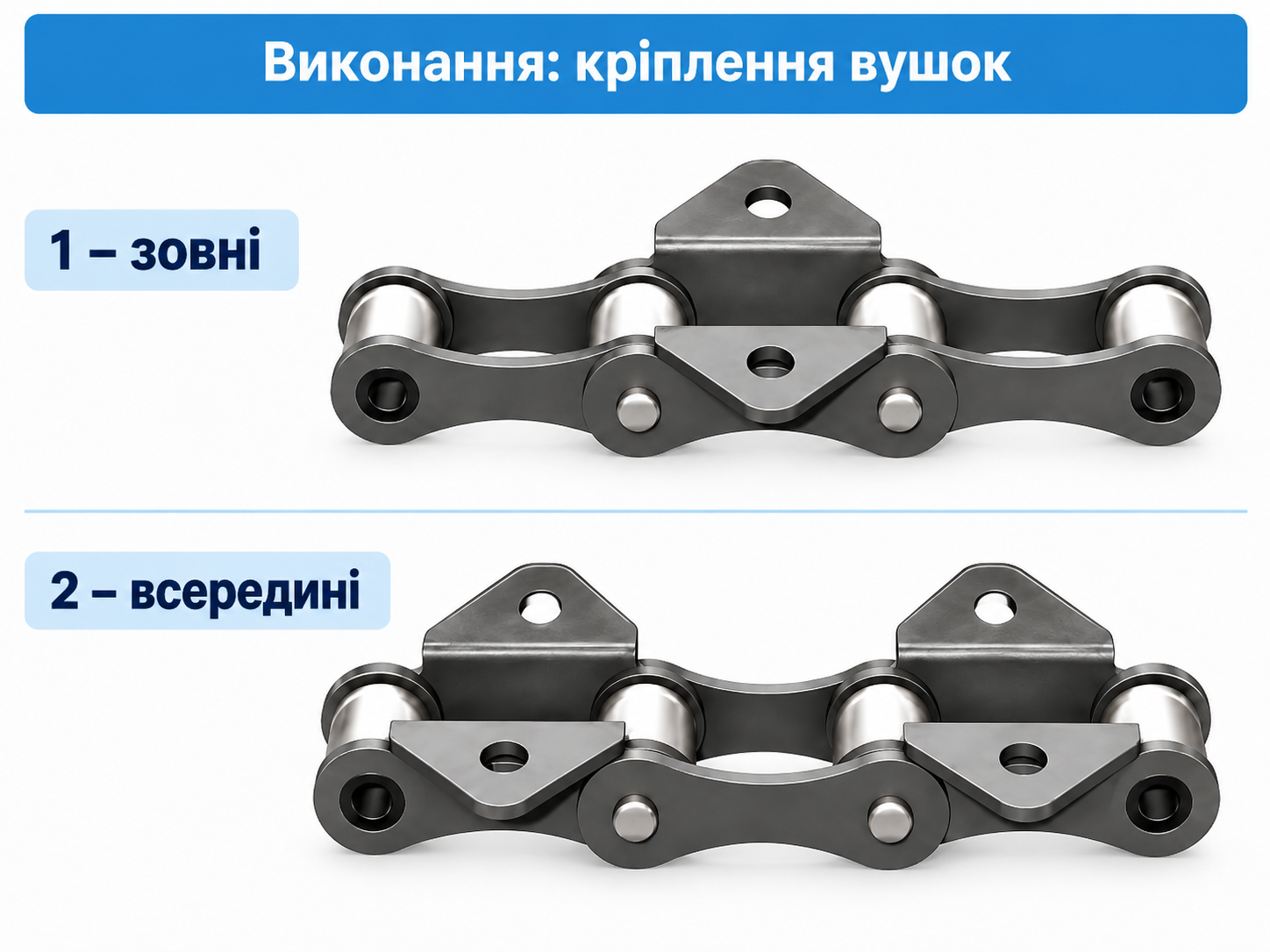

Виконання: кріплення вушок
Виконання ланцюга ТРД показує, як закріплені вушка: виконання 1 - зовні, виконання 2 - всередині. Наприклад, ланцюг ТРД 38-4300-2-2-6-6 - це тип 2, дві вертикальні лапки, виконання 2, вушка всередині, отвір 6 мм і лапки на кожній шостій ланці.

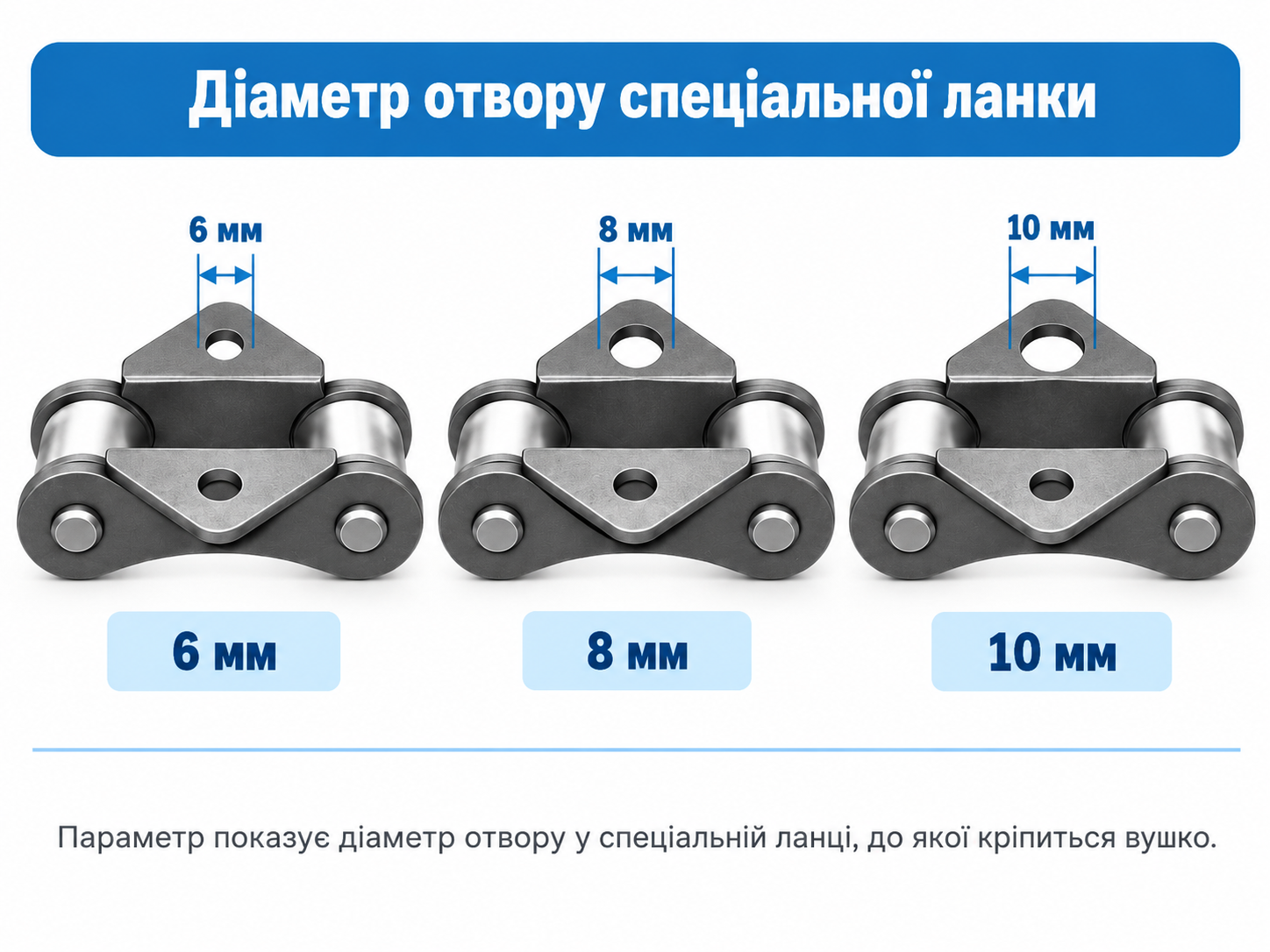

Діаметр отвору спеціальної ланки
Третій параметр - діаметр отвору в спеціальній ланці ланцюга ТРД, до якої прикріплене вушко. У позначеннях ланцюгів ТРД 38 зустрічаються отвори 6, 8 і 10 мм, а підбирають їх під кріплення скребка або планки.

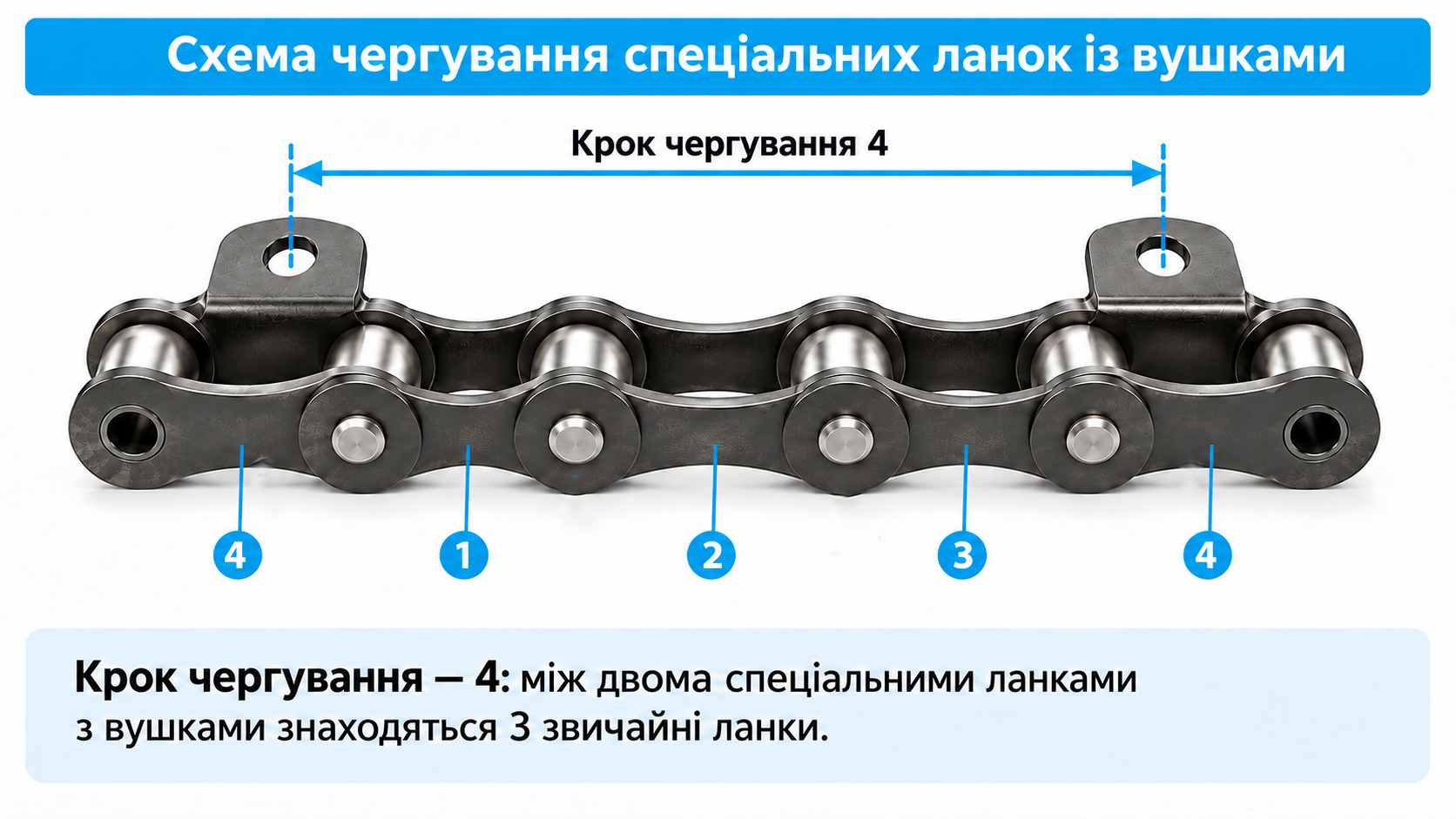

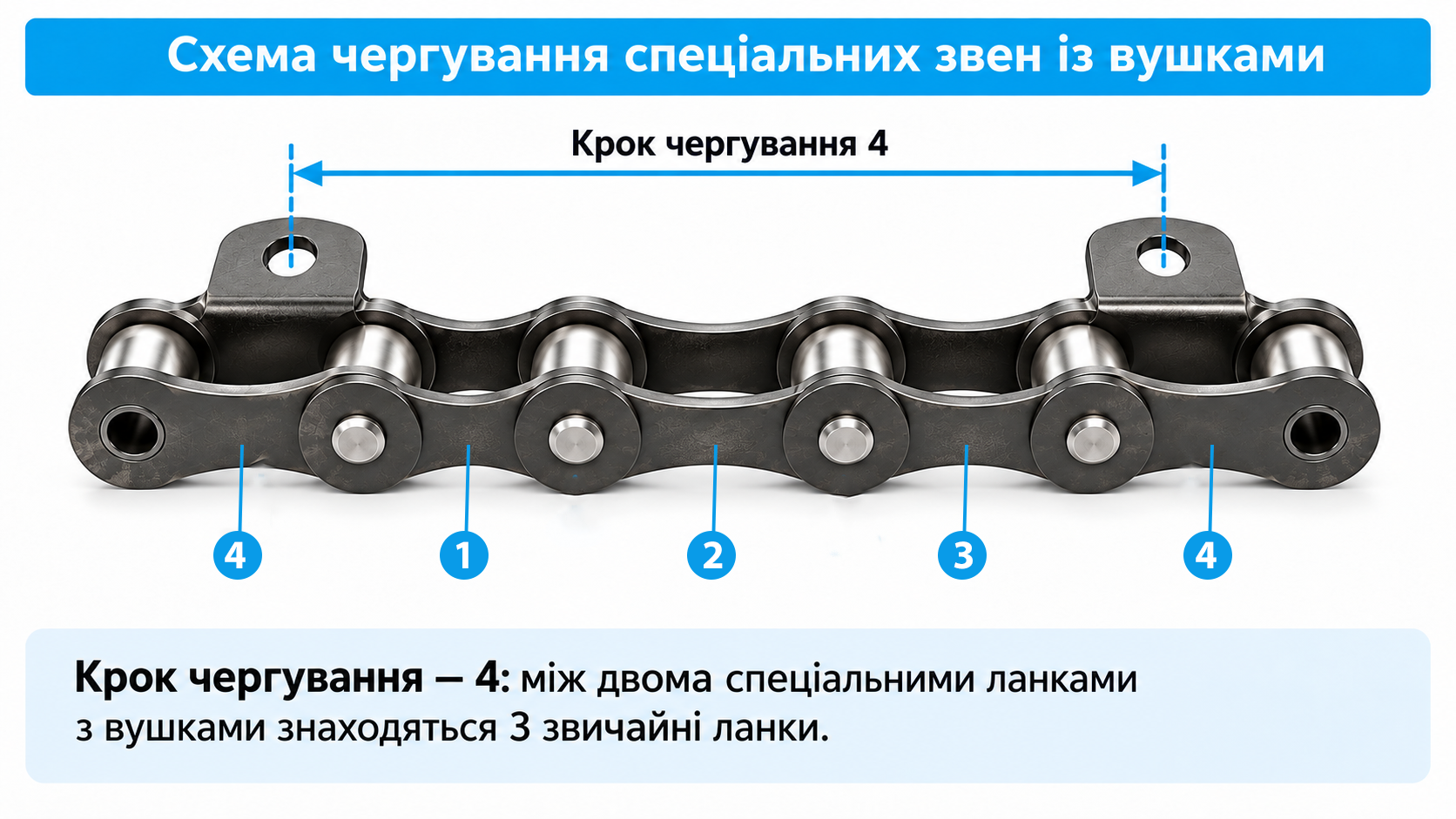

Крок чергування спеціальних ланок
Четвертий параметр ланцюга ТРД показує, через скільки ланок стоїть спеціальна ланка з лапками. Значення 4 означає, що лапки закріплені на кожній четвертій ланці, а між ними три звичайних. Значення 2 означає, що лапки стоять на кожній другій ланці.
Ланцюг транспортера для комбайнів Нива, Дон, Акрос і Вектор
Ланцюг ТРД - основний ланцюг транспортерів зернозбиральних комбайнів виробництва країн СНД. Його встановлюють на такі вузли:
- ланцюг транспортера похилої камери, ланцюг похилого транспортера, ланцюг транспортера похилої камери Нива для комбайнів Нива, Дон, Акрос 530 і Вектор - працює комплектом із центрального та бокових ланцюгів.
- ланцюги колосового та зернового елеваторів комбайнів Дон.
- ланцюги колосового та зернового елеваторів комбайнів Нива.
Ланцюг ТРД потрібної довжини підбирають за каталожним номером або за старим ланцюгом.
Ланцюг для зернометача ЗМ-60 та ОВС
Ланцюг ТРД встановлюють не тільки на комбайни, а й на іншу зернову техніку:
- ланцюг для зернометача ЗМ-60 - до нього потрібна і стрічка, про неї є окрема стаття про стрічку зернометача.
- ланцюг для ОВС - горизонтального, завантажувального і вертикального, розвантажувального транспортерів.
Для цих вузлів ланцюг ТРД підбирають так само - за каталожним номером або старим ланцюгом.
Транспортерний ланцюг крок 38: як підібрати
Транспортерний ланцюг з кроком 38 підбирається за чотирма параметрами:
- Крок ланцюга ТРД - 38 мм, він вказаний другим числом у позначенні.
- Довжина - рахується в ланках, крок кожної ланки 38 мм: 126 ланок дають 4,788 м, а 72 ланки - 2,736 м.
- Руйнівне навантаження ланцюга ТРД - 3000, 4300, 4600 або 5600 кгс, не нижче, ніж у попереднього ланцюга.
- Тип і виконання вушок, діаметр отвору та крок їх чергування.
Якщо старого ланцюга немає, назвіть марку техніки та вузол, наприклад похилу камеру або скребковий транспортер, - менеджер підбере ланцюг ТРД за каталожним номером.
Де купити ланцюг ТРД 38 в Україні
АРТІ пропонує ланцюги ТРД 38 різних типів і довжин, а також ланцюги для транспортерів згідно з ОЕМ, з доставкою по Україні - Харків, Дніпро, Київ, Кропивницький, Львів. Купити ланцюг ТРД 38, транспортерний ланцюг, ланцюг ТРД 38 ГОСТ 4267-78 і ланцюг транспортера для комбайна можна оптом і в роздріб, а ціна транспортерного ланцюга залежить від довжини та руйнівного навантаження.
