Конвеєрна стрічка – це гумотканинна стрічка, у маркуванні якої закодовані ширина, кількість прокладок, тип тканини та товщина обкладок. Конвеєрні стрічки працюють у різних умовах, тому важливо вміти читати позначення та правильно експлуатувати стрічку. У статті розберемо, як розшифрувати маркування конвеєрної стрічки, який потрібен діаметр барабана, як з’єднати стрічку в кільце, як продовжити строк служби та як її зберігати.

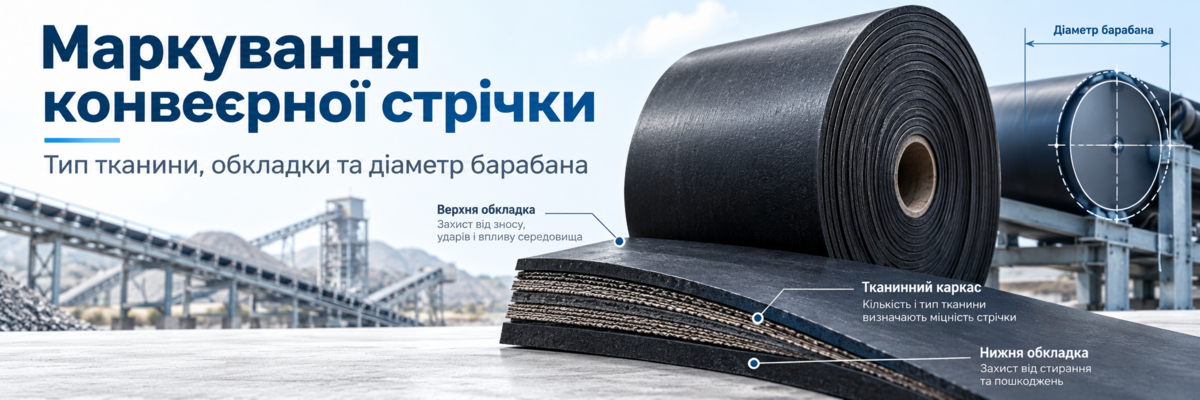

З чого складається конвеєрна стрічка

Тяговий каркас конвеєрної стрічки складається з тканинних прокладок, захищених гумою. Між прокладками іноді розміщують тонкі шари гуми – сквіджі товщиною 0,2-0,3 мм: вони посилюють зчеплення між прокладками та роблять стрічку гнучкішою. Зверху та знизу стрічка покрита обкладками – робочою і неробочою, а краї бувають вальцьованими – обгумованими, що захищають каркас від розшарування, або обрізними. Для крупнокускових вантажів застосовують стрічки з брекером – розрідженою тканиною під верхньою обкладкою, яка пом’якшує удари.



Тканина каркаса: БКНЛ-65 і ТК (EP)

Від тканини каркаса залежать міцність і розтягуваність конвеєрної стрічки. БКНЛ-65 (ТС-70) – напівсинтетична тканина з поліефіру та бавовни, така конвеєрна стрічка підходить для звичайних навантажень. ТК (EP) – синтетична тканина на основі поліефіру та поліаміду: вона міцніша, менше розтягується під навантаженням і не боїться вологи та плісняви.

Яку тканину вибрати

Тканину конвеєрної стрічки підбирають за умовами роботи:

  • БКНЛ-65 – легкі умови: сухе приміщення, дрібний неабразивний вантаж, норійні стрічки.
  • EP100 і EP200 – середні умови: вулиця, волога, перепади температур, пісок, щебінь. EP200 – найпоширеніша.
  • EP320, EP500, EP630 і EP800 – важкі умови та великі навантаження.

Детальніше про умови роботи – у статті «Як правильно вибрати транспортерну стрічку».



Як розшифрувати маркування конвеєрної стрічки

Маркування конвеєрної стрічки читається зліва направо. Три приклади з каталогу АРТІ:

  • 175-5-БКНЛ-65-0-0 – ширина 175 мм, 5 прокладок, тканина БКНЛ-65, обкладки зверху та знизу відсутні.
  • 650-EP200-4-4/2 – ширина 650 мм, тканина EP200, 4 прокладки, обкладка 4 мм з робочого боку та 2 мм з неробочого.
  • 400-3-EP100-2-0 – ширина 400 мм, 3 прокладки, тканина EP100, обкладка 2 мм з робочого боку та без нижньої обкладки.

Позначення тканини: БКНЛ-65, ТК і EP

БКНЛ-65 і ТС-70 – це два варіанти запису однієї тканини, а ТК-200 і EP200 – два варіанти запису іншої. Число після ТК або EP показує міцність тканини на розрив у Н/мм: чим воно більше, тим міцніша конвеєрна стрічка. У каталозі АРТІ представлені стрічки EP100, EP200 – найпоширеніша, EP320, EP500, EP630 і EP800, а самі стрічки відповідають ГОСТ 20-85.



Діаметр барабана для конвеєрної стрічки

Чим більше прокладок, тим жорсткіша конвеєрна стрічка і тим більшим має бути приводний барабан. Для БКНЛ-65 мінімальний діаметр – приблизно 125 мм на кожну прокладку:

  • 3 прокладки – барабан від 375 мм.
  • 4 прокладки – від 500 мм.
  • 5 прокладок – від 625 мм.
  • 6 прокладок – від 750 мм.
  • 8 прокладок – від 1000 мм.

Хвостовий барабан беруть не менше 80%, відхиляючий – не менше 60% від діаметра приводного. Для стрічок на тканині ТК (EP) діаметр барабана уточнюйте у менеджера.



Як з’єднати конвеєрну стрічку в кільце

Стикування конвеєрної стрічки, з’єднання конвеєрної стрічки, замок для транспортерної стрічки або з’єднувач транспортерної стрічки виконують трьома способами: механічно скобами та замками, холодною вулканізацією – склеюванням конвеєрної стрічки, та гарячою вулканізацією. Механічне з’єднання швидше й дешевше, але за міцністю і строком служби поступається вулканізації. Спосіб стикування залежить від навантаження, товщини та умов роботи, тому його обирають ще до купівлі стрічки.



Як продовжити строк служби конвеєрної стрічки

Ремонт конвеєрної стрічки дорожчий, ніж правильний догляд за нею, тому для конвеєрної стрічки дотримуються таких правил:

  • ретельно центрують став конвеєра та регулярно перевіряють його, щоб стрічка не сходила вбік.
  • не допускають прослизання на приводному барабані та не підсипають на барабан матеріал для зчеплення, а шукають причину пробуксовки.
  • очищують барабани й ролики під стрічкою, змащують підшипники.
  • у місцях завантаження кускового матеріалу встановлюють амортизуючі ролики, а напрямні роблять із технічної гуми.
  • зупиняють конвеєр тільки після розвантаження, щоб не перевантажувати стрічку під час пуску.

Коли конвеєр потрібно зупинити негайно

Конвеєр із конвеєрною стрічкою зупиняють негайно, якщо каркас пошкоджений більш ніж на 10% перерізу, з’явився поздовжній розрив довший за 200 мм або пробоїна більша за 50×60 мм, стрічка пробуксовує на барабані або заклинив барабан.



Як зберігати конвеєрну стрічку

Конвеєрну стрічку, або транспортерну стрічку, зберігають за температури від -5 до +30 °C і вологості повітря 45–85% не ближче ніж 1 м від опалювальних приладів. Не можна допускати потрапляння на стрічку води, масел і розчинників. Стрічки спеціального призначення, наприклад маслостійкі, зберігають окремо від стрічок загального призначення, а рулон переносять за стрижень, пропущений через центр.



Як вибрати конвеєрну стрічку під умови роботи

Вибір конвеєрної стрічки залежить від температури, вологості та абразивності вантажу, що транспортується.

Температура і вологість:

  • сухе приміщення, від +5 до +25 °C: БКНЛ-65 з тонкою обкладкою або без неї.
  • вулиця, від -20 до +30 °C, вологість до 90%: EP100 або EP200 з обкладкою близько 3 мм.
  • мороз до -45 °C і вологе середовище: EP200 і вище з товстою обкладкою, синтетичний каркас не боїться вологи.

Вид вантажу та розмір кусків:

  • зерно та дрібні неабразивні вантажі: робоча обкладка близько 2 мм.
  • пісок, щебінь, добрива: обкладка від 3 мм і тканина EP.
  • великі куски та падіння з висоти: обкладка не менше 4,5 мм, для кусків до 400 мм – стрічка з брекером.

Середовище, навантаження та довжина конвеєра: при контакті з маслами беруть стрічку, стійку до масел, а при зростанні навантаження змінюють БКНЛ-65 на EP200, а потім на EP320 і вище. При заміні на міцнішу тканину кількість прокладок зменшують.
